5. 精灵宝可梦类型预测任务

作业名称：使用 CNN 完成 Kaggle 公开数据集 Pokemon Image Dataset 上的精灵宝可梦类型预测任务

姓名：许展风 学号：3210100658

电子邮箱：zhanfeng_xu@outlook.com 联系电话：15224131655

老师：潘纲老师 报告日期：2024年1月23日

5.1. 一、功能简述及运行说明

5.1.1. 1.1 功能简述

  1. 使用 PyTorch 自己设计 CNN，自己训练完成 Pokemon Image Dataset 上的精灵宝可梦类型预测任务

  2. 应用数据增广方法

  3. 调整超参数进行对比实验，对测试集上的准确率等实验结果进行比较分析

  4. 要求在测试集泄露和不泄露两种情况下进行训练，在测试集上进行测试对比

5.1.2. 1.2 运行说明

  1. data.py文件用于数据预处理，将Pokemon Image Dataset上的精灵宝可梦数据集按要求分为训练集与测试集，以及泄露了测试集的训练集，并将宝可梦类型进行编码。

  2. run.py文件进行数据装载以及超参数设置，运行模型训练与测试函数，输出结果。

5.2. 二、开发与运行环境

编程语言：python 3.10.6 torch 2.0.1+cu118 torchvision 0.15.2+cu118

运行环境：Windows

5.3. 三、算法原理

5.3.1. 多分类问题

多标签分类任务指的是一条数据可能有一个或者多个标签。

多分类任务指的是一条数据只有一个标签，但是标签有多种类别。

本任务是一个多标签分类任务，识别图片，辨认宝可梦的属性，理论上可以通过多个二元分类识别的神经网络来识别，考虑到宝可梦类型只有1或2个，也可以通过合适的编码，将18个多标签分类任务转变为（18+18*17）多分类问题。但是显然两种转化方式效率很低，不如直接将类别编码后来训练网络，让网络直接输出结果。

5.3.2. 图像增强

图像增强通过对训练图像进行一系列随机改变，生成相似但不同的训练样例，从而扩大训练集的规模。另外，图像增强可以由这样一个事实驱动，即随机调整训练示例允许模型减少对某些属性的依赖，从而提高它们的泛化能力。例如，我们可以用不同的方式裁剪图像，使感兴趣的物体出现在不同的位置，从而减少模型对物体位置的依赖。我们还可以调整亮度和颜色等因素，以降低模型对颜色的敏感度。

5.4. 四、具体实现

5.4.1. 4.1 数据预处理

主要流程参考案例的处理方法，将两栏类型合并为一个列表，由于需要按要求分类，因此通过merge的方法补全要求数据中名字对应的标签，再分别提取即可。

# 将要求的训练集与测试集标签补全
df_train = pd.merge(df_train, df[['Name', 'Type']], on='Name', how='left')
df_test = pd.merge(df_test, df[['Name', 'Type']], on='Name', how='left')

由此得到X_all、y_all作为泄露数据集，X_train、y_train作为未泄露数据集，X_test、y_test作为测试集。

多元编码将18种类型编码为18位二进制代码，某一位为1则表示有当前类型。数据集中的标签，编码格式下要么有1个1，要么有2个1。

5.4.2. 4.2 构建网络模型

5.4.2.1. 参考案例构建Pytorch下的模型

其中由5层卷积层和池化层构成，最后有两层全连接层，其中卷积层和池化层之间有BatchNorm，用于进行归一化，提高模型的训练效果与收敛速度。

class pokemonCNN(nn.Module):

    def __init__(self, in_channels: int, out_channels: int):
        super().__init__()
        self.in_channels = in_channels
        self.out_channels = out_channels

        self.conv1 = nn.Conv2d(self.in_channels,
                               16,
                               kernel_size=3,
                               padding=1,
                               stride=1)
        self.bn1 = nn.BatchNorm2d(16)
        self.maxpool1 = nn.MaxPool2d(2, 2)

        self.conv2 = nn.Conv2d(16, 32, kernel_size=3, padding=1, stride=1)
        self.bn2 = nn.BatchNorm2d(32)
        self.maxpool2 = nn.MaxPool2d(2, 2)

        self.conv3 = nn.Conv2d(32, 64, kernel_size=3, padding=1, stride=1)
        self.bn3 = nn.BatchNorm2d(64)
        self.maxpool3 = nn.MaxPool2d(2, 2)

        self.conv4 = nn.Conv2d(64, 128, kernel_size=3, padding=1, stride=1)
        self.bn4 = nn.BatchNorm2d(128)
        self.maxpool4 = nn.MaxPool2d(2, 2)

        self.conv5 = nn.Conv2d(128, 150, kernel_size=3, padding=1, stride=1)
        self.bn5 = nn.BatchNorm2d(150)
        self.maxpool5 = nn.MaxPool2d(2, 2)

        self.flatten = nn.Flatten()
        self.fullconnection1 = nn.Linear(150 * (120 // 32) * (120 // 32), 64)
        self.fullconnection2 = nn.Linear(64, self.out_channels)

    def forward(self, x):
        x = self.maxpool1(F.relu(self.bn1(self.conv1(x))))
        x = self.maxpool2(F.relu(self.bn2(self.conv2(x))))
        x = self.maxpool3(F.relu(self.bn3(self.conv3(x))))
        x = self.maxpool4(F.relu(self.bn4(self.conv4(x))))
        x = self.maxpool5(F.relu(self.bn5(self.conv5(x))))
        x = self.flatten(x)
        x = F.relu(self.fullconnection1(x))
        x = self.fullconnection2(x)
        return x

5.4.2.2. 数据集

为了将数据装载到DataLoader上，需要按格式定义数据集类。

# 定义数据集
class pokemonDataset(Dataset):

    def __init__(self, X, y, transform=None) -> None:
        self.X = X
        self.y = y
        self.transform = transform

    def __len__(self):
        return len(self.X)

    def __getitem__(self, index):
        image_path = self.X[index]
        image = Image.open(image_path).convert('RGB')
        label = torch.tensor(self.y[index], dtype=torch.float32)
        if self.transform:
            image = self.transform(image)

        return image, label

其中transform可以用于对数据进行预处理，例如大小变换、归一化、转换数据类型等。

5.4.2.3. 图像增强

# 定义数据预处理变换
transform_train = transforms.Compose([transforms.ToTensor()])
transform_train_aug = transforms.Compose([  # 数据增强
    # transforms.RandomHorizontalFlip(),
    # transforms.RandomVerticalFlip(),
    transforms.RandomRotation(degrees=45),
    transforms.ToTensor()
])
transform_test = transforms.Compose([transforms.ToTensor()])

图像增强通常有随机水平翻转，垂直翻转，随机角度旋转，随机亮度、色彩，随机大小裁剪等等，通过应用在transform中实现对训练集的图像增强。

5.4.2.4. 模型训练与测试

通过梯度下降进行训练，每epoch后进行测试，使用torch.nn.BCEWithLogitsLoss()作为损失函数， torch.optim.Adam进行自适应梯度下降。通过pre = (F.sigmoid(y_pred) > 0.5).float() 得到识别率，即将网络输出通过sigmoid函数变换，使得网络输出的判定为真的类型值非常接近于1，而判定为否类型其值会非常小，可以用0.5的阈值轻易的分辨，以此来与targets对比得到识别率。

def trainandtestModel(num_epochs, DataLoader_train, DataLoader_test, lr,
                      title):
    trainloss = []
    trainacc = []
    testacc = []
    model = pokemonCNN(in_channels=3, out_channels=18).to(device)
    criterion = torch.nn.BCEWithLogitsLoss()
    optimizer = torch.optim.Adam(model.parameters(), lr=lr)

    for epoch in range(num_epochs):
        Add_loss = 0.0  # 记录每batch训练平均损失
        Add_accuracy = 0.0
        Add_accuracy_test = 0.0
        for data, targets in DataLoader_train:
            data = data.to(device)
            targets = targets.to(device)

            optimizer.zero_grad()  # 梯度清零
            y_pred = model(data)  # 正向传播
            loss = criterion(y_pred, targets)  # 计算损失
            loss.backward()  # 反向传播计算损失函数梯度
            optimizer.step()  # 更新参数

            Add_loss += loss.item() # 记录loss
            pre = (F.sigmoid(y_pred) > 0.5).float() # 记录识别率
            accuracy = 0.0
            for i in range(0, len(targets)):
                if (pre[i] == targets[i]).sum().item() == len(pre[i]):
                    accuracy += 1
            Add_accuracy += accuracy / len(targets)

        with torch.no_grad():
            for data, targets in DataLoader_test:
                # 数据装载
                data = data.to(device)
                targets = targets.to(device)
                # 正向传播
                test_y_pred = model(data)
                # 记录识别率
                pre_test = (F.sigmoid(test_y_pred) > 0.5).float()
                accuracy_test = 0
                for i in range(0, len(targets)):
                    if (pre_test[i] == targets[i]).sum().item() == len(
                            pre_test[i]):
                        accuracy_test += 1
                Add_accuracy_test += accuracy_test / len(targets)

	return trainloss, trainacc, testacc

5.5. 五、实验结果与分析

5.5.1. 5.1 案例模型测试

在学习率为0.001，batch_size为32的情况下，不进行图像增强，得到如下结果，分别是在数据集泄露和未泄露时的训练过程loss变化曲线，训练集识别率曲线、测试集识别率曲线。

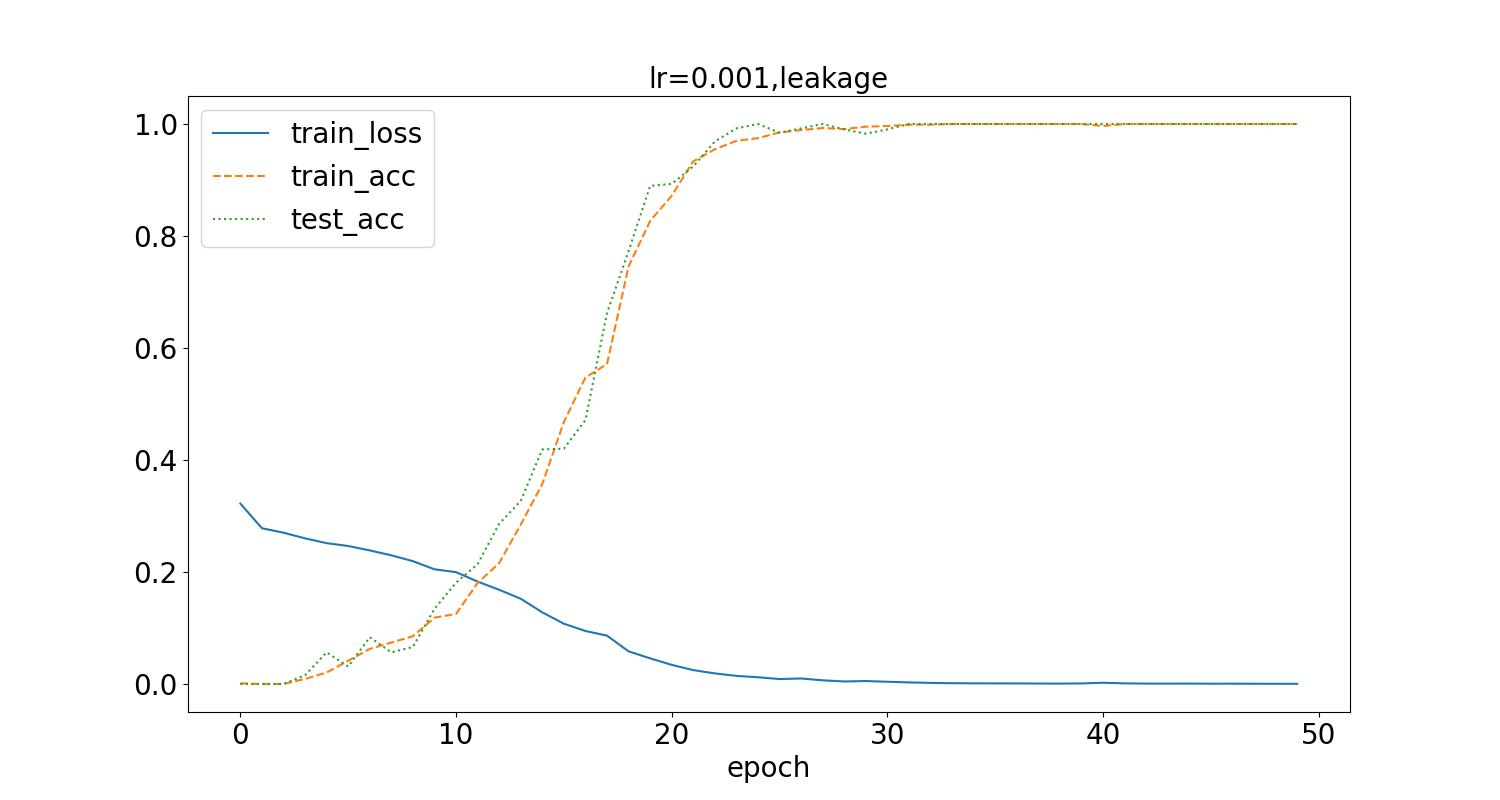

lr=0.001,leakage

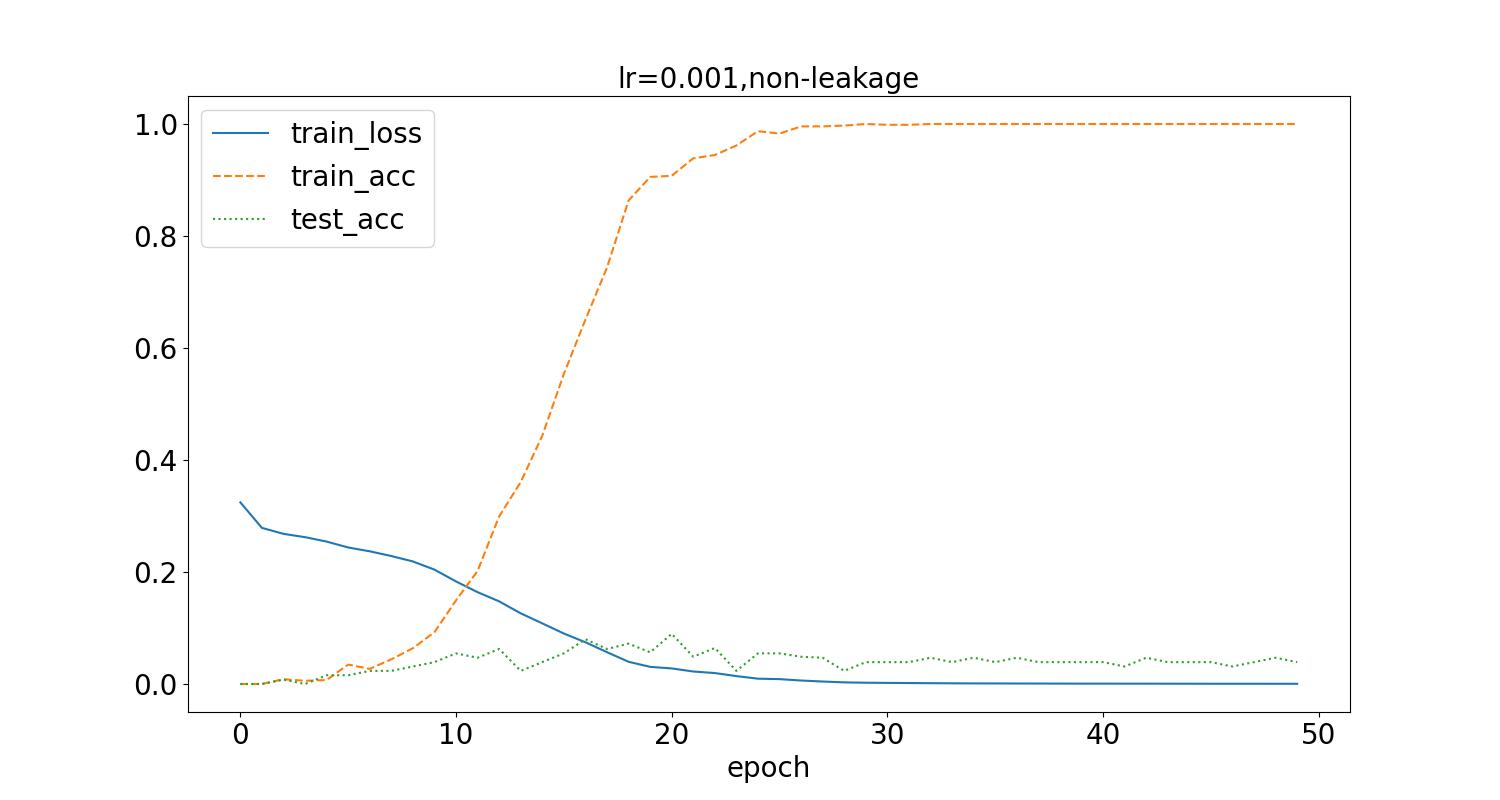

lr=0.001,non-leakage

测试集最高识别率为10.5%，可以看到随着epoch增加，loss逐步下降到接近0，同时，训练集的准确率提升，最后接近100%。另一方面当测试集泄露时，测试集的准确率随着训练集准确率同步变化，而测试集未泄露时，普遍较小，最只接近10%，同时随着训练过程loss的下降，先有上升趋势，但是幅度低，且最后持续波动。

5.5.2. 4.2 图像增强

应用图像增强的随机水平翻转方式，得到如下结果：

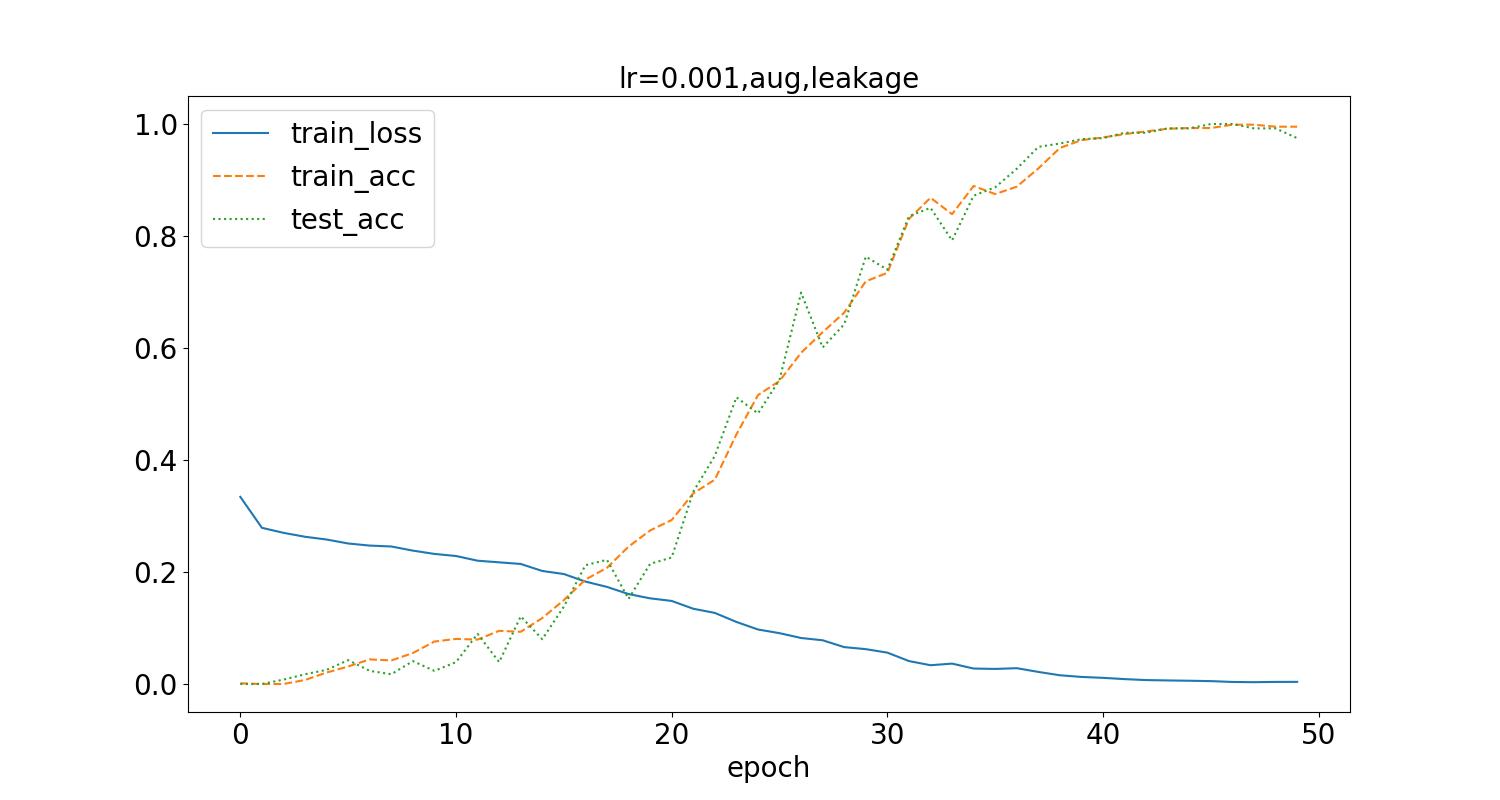

lr=0.001,aug,leakage

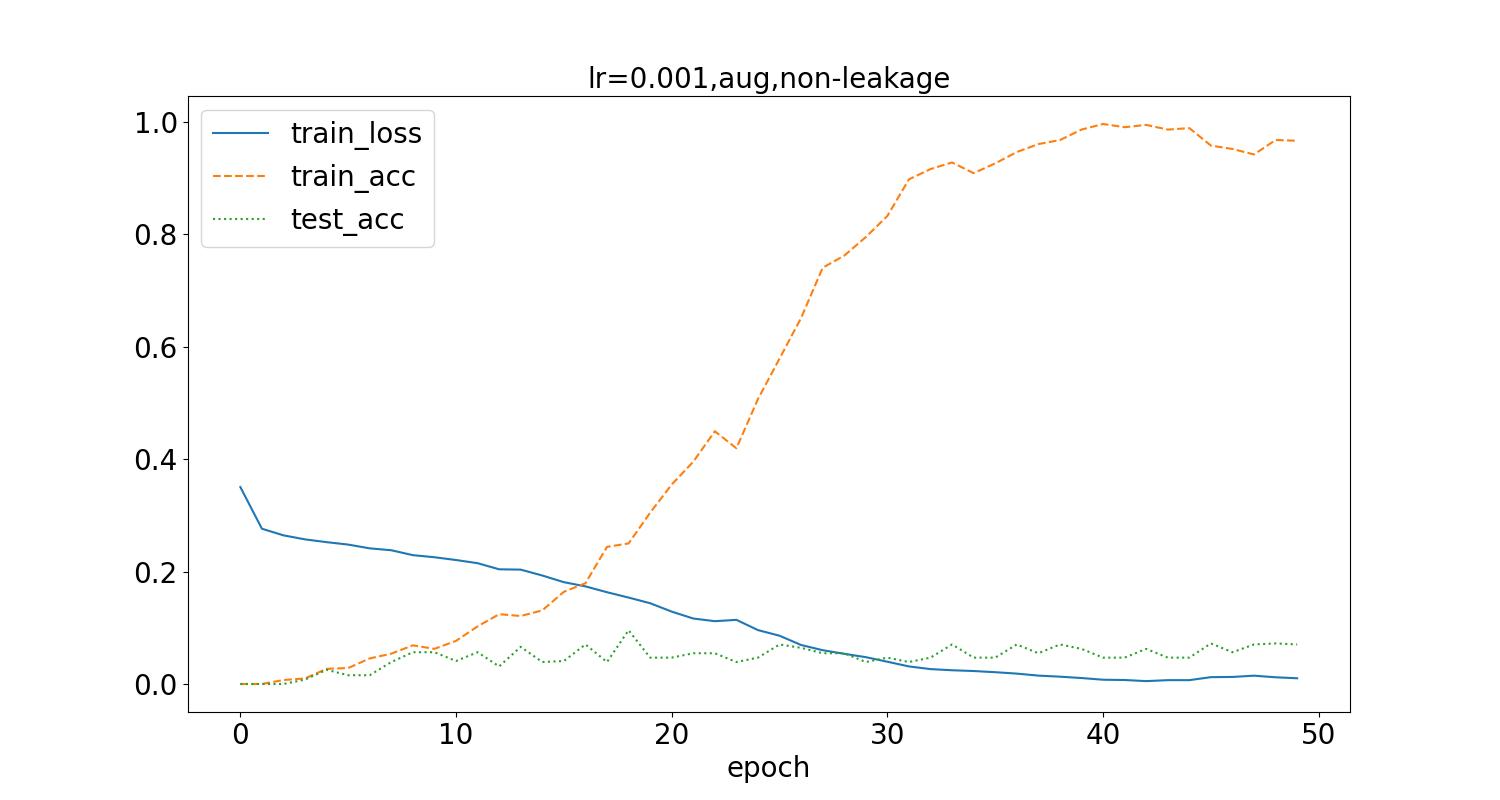

lr=0.001,aug,non-leakage

测试集最高识别率为10.3%。应用数据增强后，可以看到loss值降低到接近0所需的训练次数增加了，同时训练集准确率达到稳定所需训练次数也随之增加，但数据泄露时的测试集识别率没有显著的提升。

应用随机角度旋转的图像增强方式，随机在（-45，45）角度范围进行旋转，训练后结果如下：

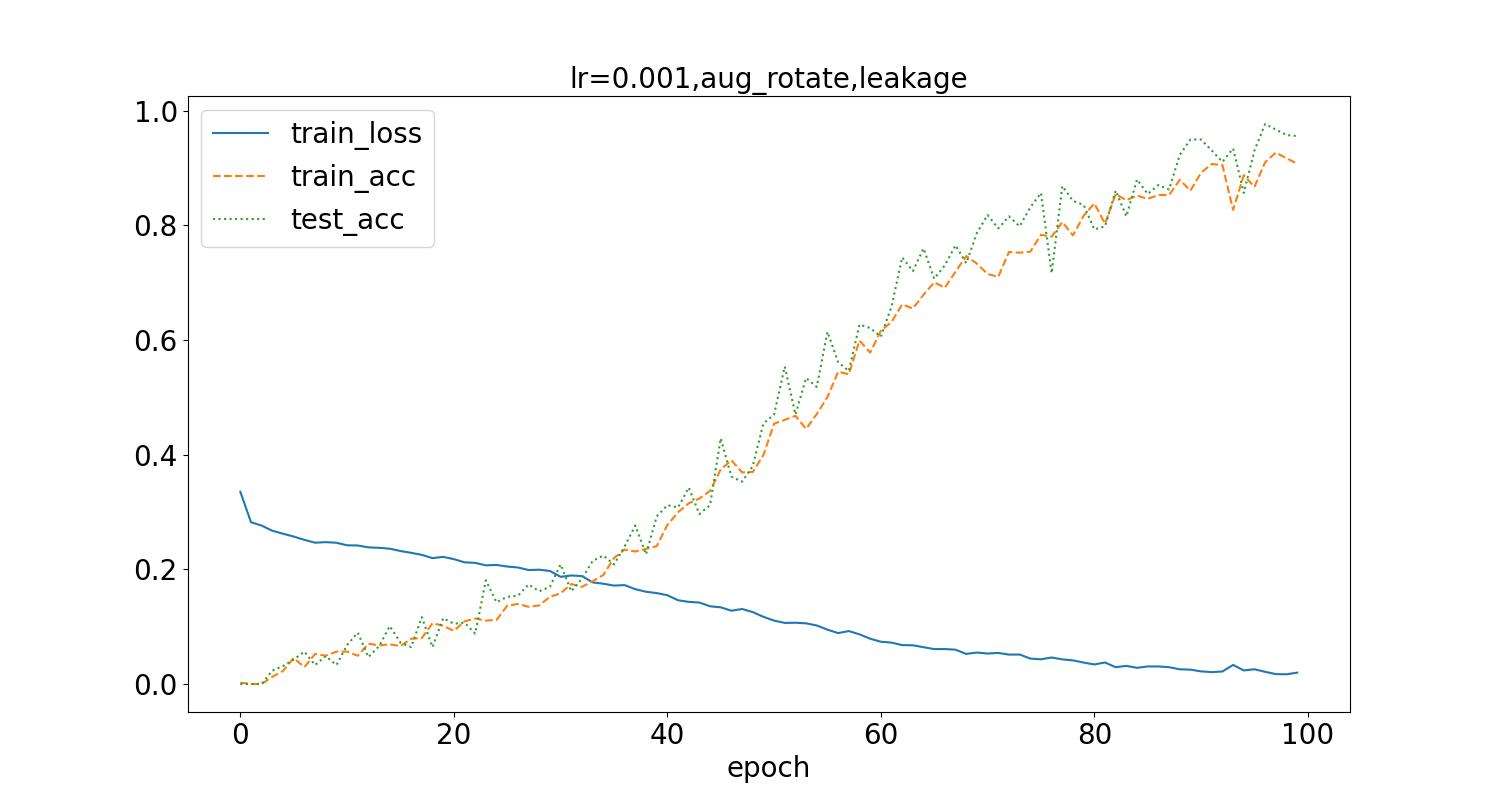

lr=0.001,aug_rotate,leakage

lr=0.001,aug_rotate,non-leakage

测试集最高识别率为13.46%。相比于水平翻转的方式，旋转角度变化需要更多epoch训练次数，可以看到随着epoch增加更多，测试集的识别率更加稳定，但是仍旧不高，而且训练集识别率有更大的波动。

5.5.3. 调整超参数

将batch_size从32调整为8，得到如下结果：

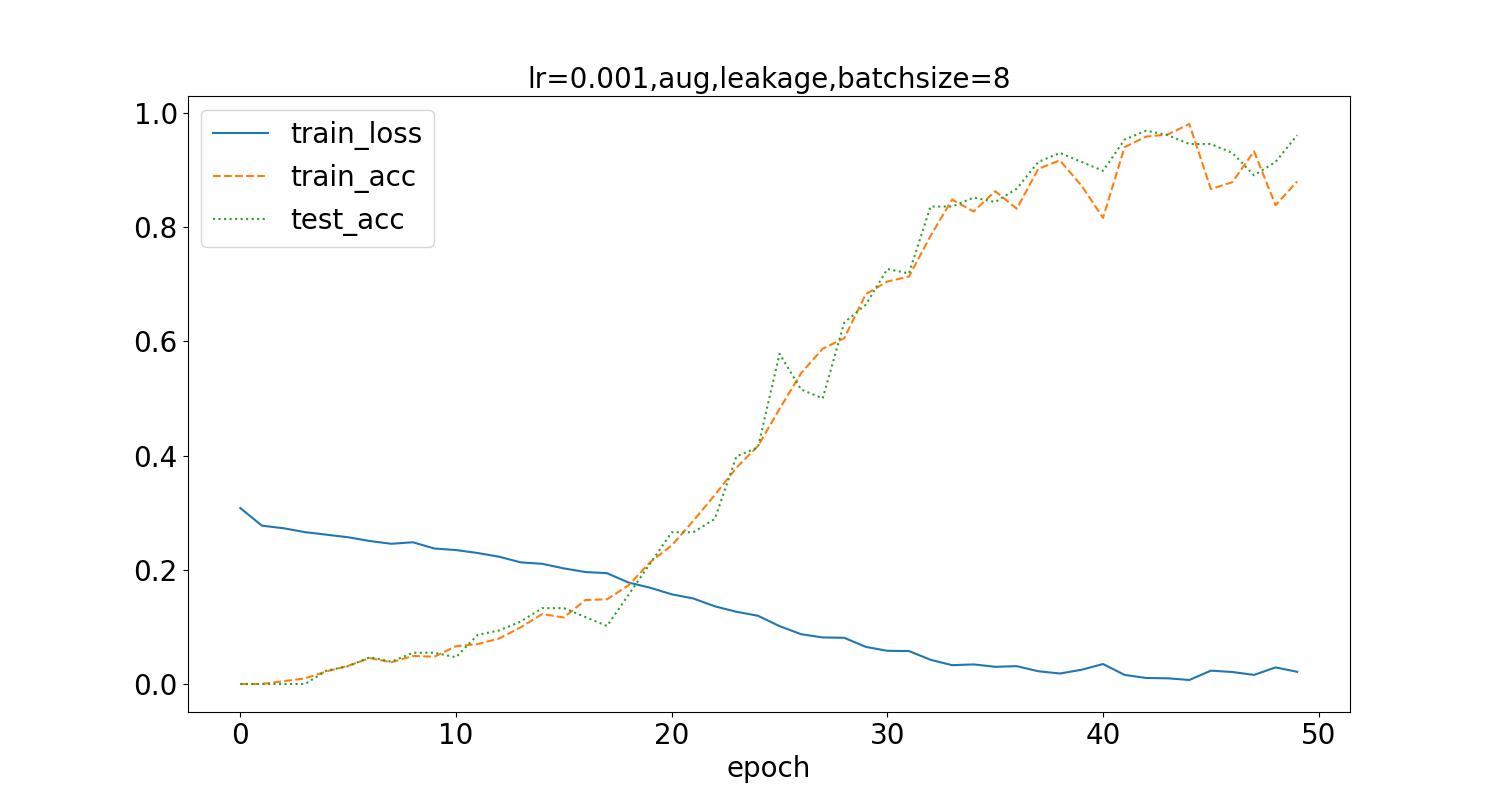

lr=0.001,aug,leakage,batchsize=8

lr=0.001,aug,non-leakage,batchsize=8

测试集最高识别率为12.5%。可以看到识别率稍有提升，但波动变化大，不稳定。

5.6. 六、结论与心得体会

5.6.1. 结论

该程序能够基本完成网络模型的构建，以及对宝可梦图像的类型识别功能，但是测试集上的识别率不高。

5.6.2. 心得体会

  1. 尝试加入Attention层，但是没搞清楚相关的输入输出结构与维数，没有成功构建网络。

  2. 宝可梦的类型预测本身训练数据少，同时测试集其他宝可梦的形状、颜色变化程度非常复杂，远大于类似数字的形状、车轮廓形状等，对模型的泛化能力要求高。因此可能需要进一步改进模型结构才能提高识别率。

  3. 范例里的介绍有提到

We can develop our own heuristic loss function by applying some knowledge we have about the target domain. For example, misclassifying a point as Water when it is Ice is wrong, but it is more correct than misclassfying it as fire. We can encode this into a tensorflow-ready loss function and will likely see improvement in learning.

​ 不清楚怎么在Pytorch的结构下去develop our own heuristic loss function，来构建类型之间的先验联系。

5.7. 七、参考文献

[1] 王鹏 深度学习模型处理多标签（multi_label）分类任务——keras实战，[OL],知乎，2020-02-19，深度学习模型处理多标签（multi_label）分类任务——keras实战 - 知乎 (zhihu.com)

[2] 马东什么 常规机器学习算法如何处理多标签问题, [OL]，知乎，2021-03-22, 常规机器学习算法如何处理多标签问题 - 知乎 (zhihu.com)
